Mobile Roentgenanlage für das Krankenhaus

X-DRS Mobile 320

Mobiles Röntgensystem für Kliniken

X-DRS Mobile 320

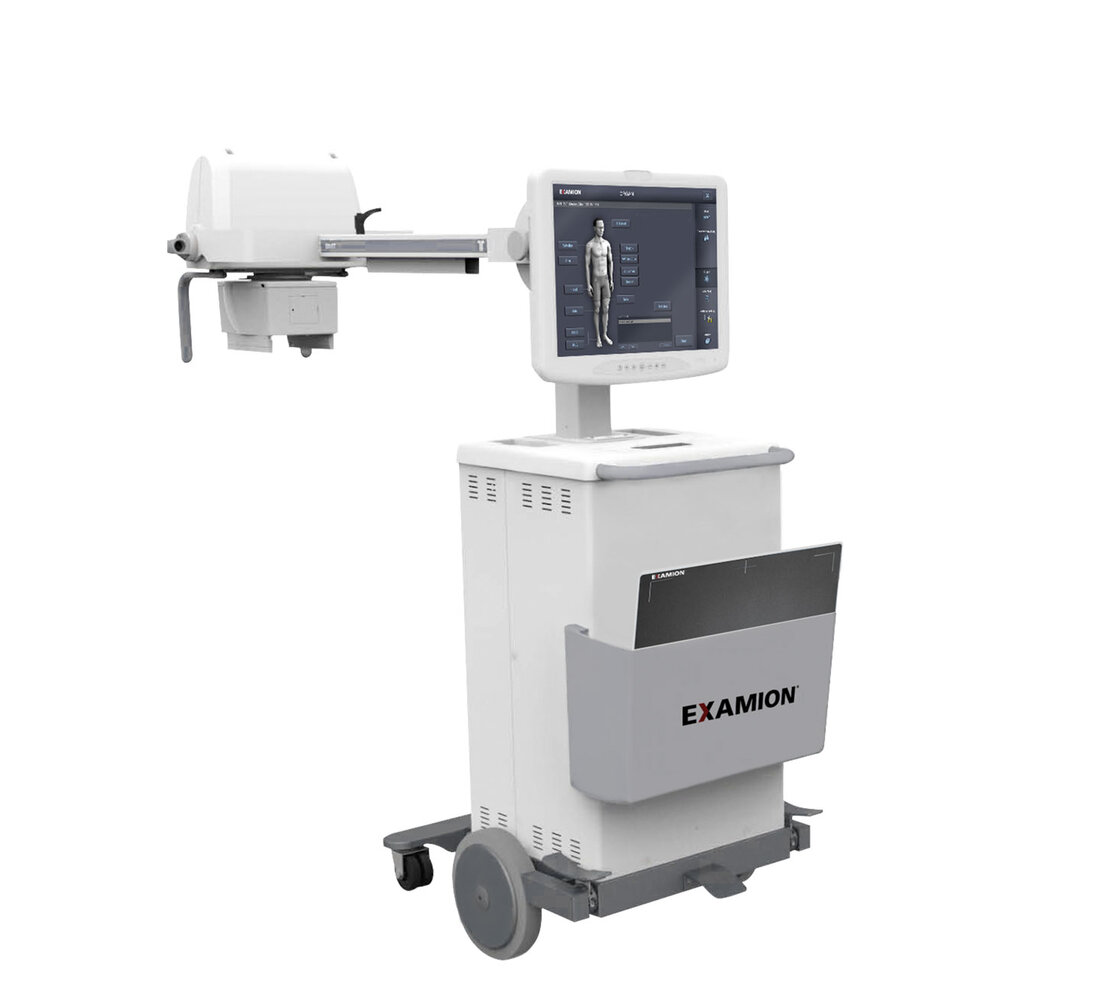

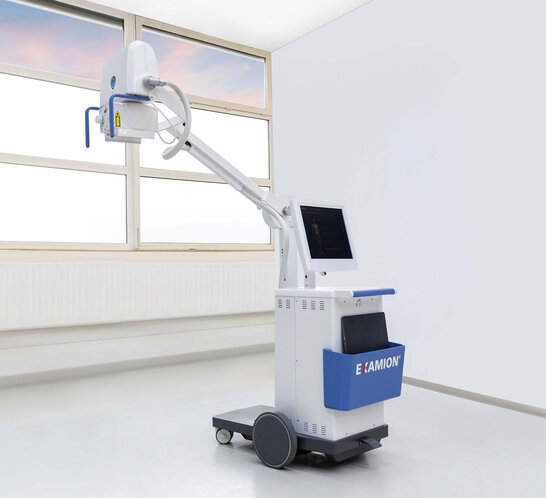

Das X-DRS Mobile 320 ist ein manuell fahrbares Röntgensystem mit Detektor, das vor allem dann zum Einsatz kommt, wenn ein Patiententransport nicht möglich ist. Die komprimierten Maße und die leichtgängige Bewegung ermöglichen Ihnen ein einfaches Manövrieren auch in Räumen mit engen Platzverhältnissen, wie z.B. im Aufwachraum.

Mobile Röntgensysteme sind für Krankenhäuser ein unverzichtbares Hilfsmittel für die Radiographie. Durch die Möglichkeit, das Röntgengerät verfahren zu können, können Sie flexibel immobile Patienten, wie Intensiv- und Traumapatienten direkt am Patientenbett radiologisch untersuchen. Dank der beständigen Röntgentechnik und besonders leichten Bedienung, können Sie sich gerade in einer solchen Extremsituation voll und ganz auf den Patienten konzentrieren.

  • Erhältlich in zwei Varianten: mit starrem Strahlerstativ oder horizontal drehbarem Strahlerstativ zur leichteren Positionierung am Patienten
  • Standardmäßig mit Röntgendetektoren im Format 35 cm x 43 cm kombiniert
  • Verfügt über eine Leistung von 32 kW und einen Monoblock mit Doppelfokus

Online Anfrage

Sie benötigen mehr Informationen zu unseren Produkten und Dienstleistungen?

Zum Formular

Telefonische Anfrage

Erreichbarkeit
Montag - Freitag: 8:00 - 17:00 Uhr

Jetzt anrufen

Vorteile des X-DRS Mobile 320

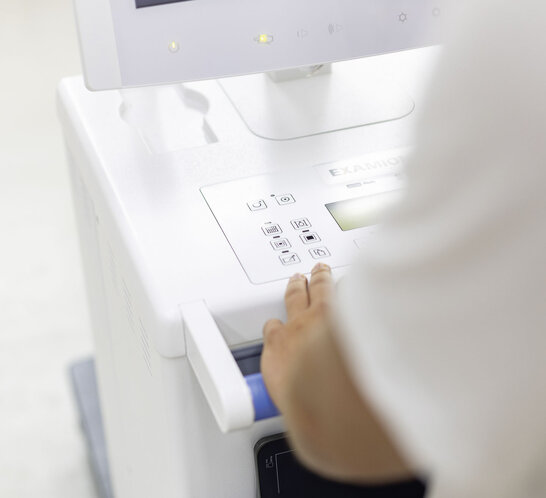

Einfache Bedienung

Zur Vermeidung von Fehlbedienungen steht die Unterstützung des Anwenders klar im Vordergrund

MetaGrid

Bei Thoraxaufnahmen am Patientenbett wird die Streustrahlung ohne Raster softwareseitig entfernt

Geringe Strahlenbelastung

Die Strahlenbelastung ist auch bei den mobilen Röntgengeräten von EXAMION so niedrig wie möglich

Sehr gute Bildqualität

Die erreichte Bildqualität der Röntgenbilder wird auch hohen Ansprüchen gerecht

Powered by X-AQS EXAMION Röntgensoftware

In kürzester Zeit zur digitalen Röntgenaufnahme: Für eine zuverlässige Röntgendiagnostik sorgt unsere hauseigene Bildererzeugungssoftware für eine hochwertige befundfähige Darstellung.

Mehr erfahren

Technische Daten

Netzspannung115 Vac / 230 Vac ± 10 %, einphasig mit Schutzleiter
Automatische Einstellung des Geräts auf die Netzspannung 50 Hz / 60 Hz ± 5 Hz
Stromaufnahme10 A
LeitungskompensationAutomatisch
Leitungswiderstand< 1 Ω @ 115 / 230 Vac
Netzanschluss16 A @ 230 Vac
Versorgungskabel8 m
SicherheitsklasseIP XØ



B x L x H
(in Transportposition))
618 mm x 1.366 mm x 1.444 mm
Höhe Transportgriff949 mm
Abstand Fokus-Fußboden
(Z-Achse)
417 mm ÷ 2.092 mm
Max. Höhe2.333 mm
Drehung des MonoblocksDrehung um den Tragarm ± 180°
Kippung 151° (102° nach vorne, 49° nach innen)
BewegungManuell
Gewicht170 kg
Umgebungsbedingungen

Betrieb:
• Temperatur: 10° C bis 40° C
• Luftfeuchtigkeit: 30 % bis 75 % (nicht kondensierend)
• Luftdruck: 700 hPa bis 1.060 hPa


Transport / Lagerung
• Temperatur: -25° C bis 70° C
• Luftfeuchtigkeit: 10 % bis 90 % (nicht kondensierend)
• Luftdruck: 500 hPa bis 1.060 hPa



Leistung (IEC 60601-1)32 kW @ 100 kV, 320 mA, 100 ms
kV Werte40 ÷ 125 kV mit Schritten von 1 kV
mA Werte50 ÷ 400 mA
mAs Werte0,1 ÷ 220 mAs
Belichtungszeiten0,001 ÷ 2,2 s in Übereinstimmung mit den mAs



Monoblock Generator• Nennleistung (100 kV - 320 mA): 32 kW
• Röhrenspannung: 125 kV
• Stromstärke der Röhre: 450 mA
• Min. Eigenfilterung @ 75 kV: 1,1 mmAl
• Wärmekapazität: 500 kJ
• Kontinuierliche thermale Dissipation: 55 W
• Gewicht: 19,4 kg
Röntgenröhre• Umdrehungen: 3.000 min-¹
• Nominelle Hochspannung: 130 kVp
• Nominelle Fokusdimension (IEC 60336) 0,8 mm kleiner Fokus, 1,3 mm großer Fokus
• Nennleistung (IEC 60613) 16 kW kleiner Fokus, 32 kW großer Fokus
• Anoden-Wärmekapazität 80 kJ (107 kHU))
• Maximale Wärmeabgabe der Anode 300 W
• Mindesteigenfilterung (IEC 522) 0,7 mm Al äquivalent.
Kollimator• Manuell mit interner Leuchtquelle, mehrschichtig, Feldrahmen
• Feldabdeckung bei 100 cm FFD (SID) min 0 x 0 cm, max. 43 x 43 cm
• Lichtquelle Leistungsfähiges LED-Cluster mit hoher Leuchtkraft
• Ermittlung Source-Image-Distance: Einziehbares Maßband (höchstens 3 m ausfahrbar)
• Drehung: ± 120°
• Gewicht: 5,5 kg



Detektor AuswahlX-DR L WiFiX-DR L WiFi Premium
Pixel Größe150 μm100 μm
Pixel Matrix2.304 x 2.8003.500 x 4.300
Gewicht3,4 kg2,8 kg
SicherheitsklasseIPX1IP56
Flächenbelastung150 kg300 kg
Punktbelastung100 kg (Ø 4 cm)150 kg (Ø 4 cm)



CPUIntel® CoreTM i7
RAM4 GB
Speicherplatz60 GB SSD, 460 GB HDD
NetzwerkGigabit LAN RJ45, WLAN IEEE 802.11 ac/a/b/g/n
Display19“, 1280 x 1024, Multitouch Monitor
BetriebssystemWindows 10 IoT



Konfigurationen

EXAMION X-AQS DICOM Madalität SCU
• DICOM Worklist SCU
• DICOM Store SCU


EXAMION X-AQS PACS
• Integriertes Mini-PACS



X-R Mobile 320

Auf Wunsch ist die Röntgenanlage auch ohne Digitalisierungskomponneten erhältlich. Sprechen Sie uns an!

Fragen und Antworten

EXAMION begleitet seine Kunden über den Kaufprozess hinaus und bleibt starker, verlässlicher Partner. Wir übernehmen den Service, Reparatur und Wartung der Röntgenanlage, führen die notwendigen Prüfungen sowie Messungen fachkundig aus und können darüber hinaus noch attraktive Finanzierungsmodelle anbieten. Unsere Vertriebsmitarbeiter beraten Sie gerne, auf Ihre Bedürfnisse abgestimmt.

Ja, ein Bildexport von Einzelbildern kann auf verschiedenen Wegen, durch den Anwender selbst, erfolgen. Als Formate stehen u.a. jpg und DICOM zur Verfügung. Um DICOM-Bilder zu exportieren ist unser X-AQS „Export-Modul“ nötig. Dieses gehört normalerweise zur Standardkonfiguration unserer Röntgensoftware. Je nach Konfiguration der X-AQS Software können die Bilddaten auch auf einem bestimmten Pfad abgelegt werden, um sie von dort zur Weiterverbreitung oder zum Upload durch Cloud Dienste zu nutzen. Kontaktieren Sie gerne unsere Mitarbeiter für ausführlichere Informationen

Ja, in der Regel ist dies durch unsere Spezialisten möglich; wir müssen dies aber immer im Einzelfall prüfen. Dies versetzt Sie in die Lage, für die Konvertierung nicht auf den Anbieter angewiesen zu sein, von dem Sie wechseln möchten.
